Caps

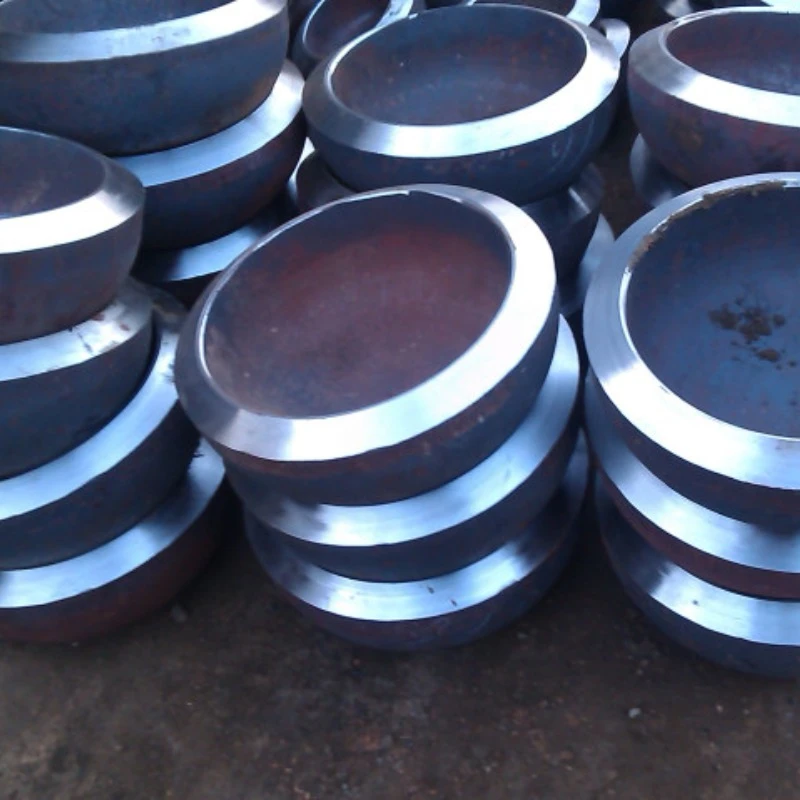

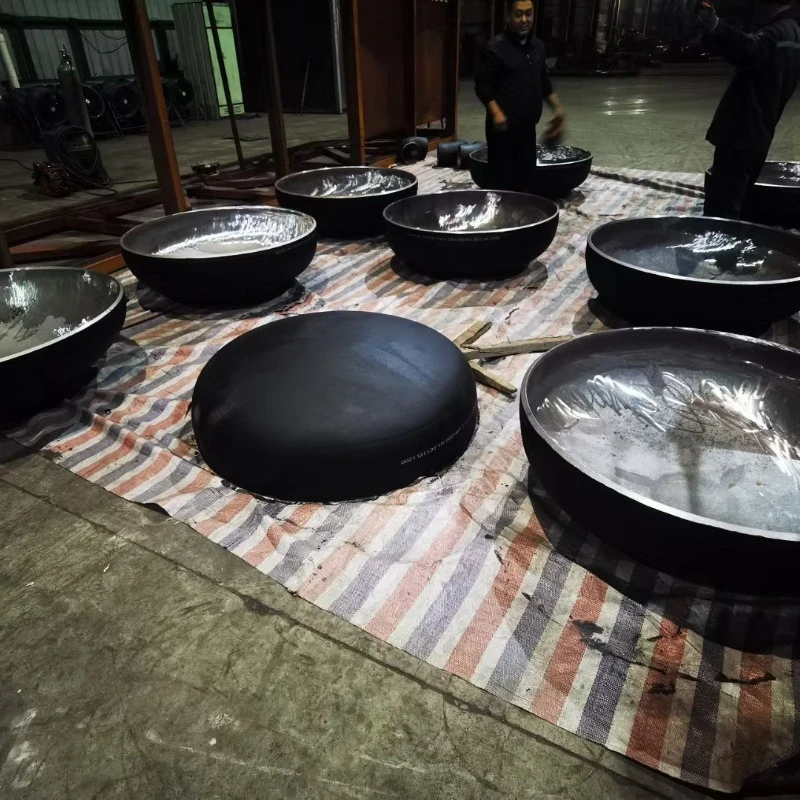

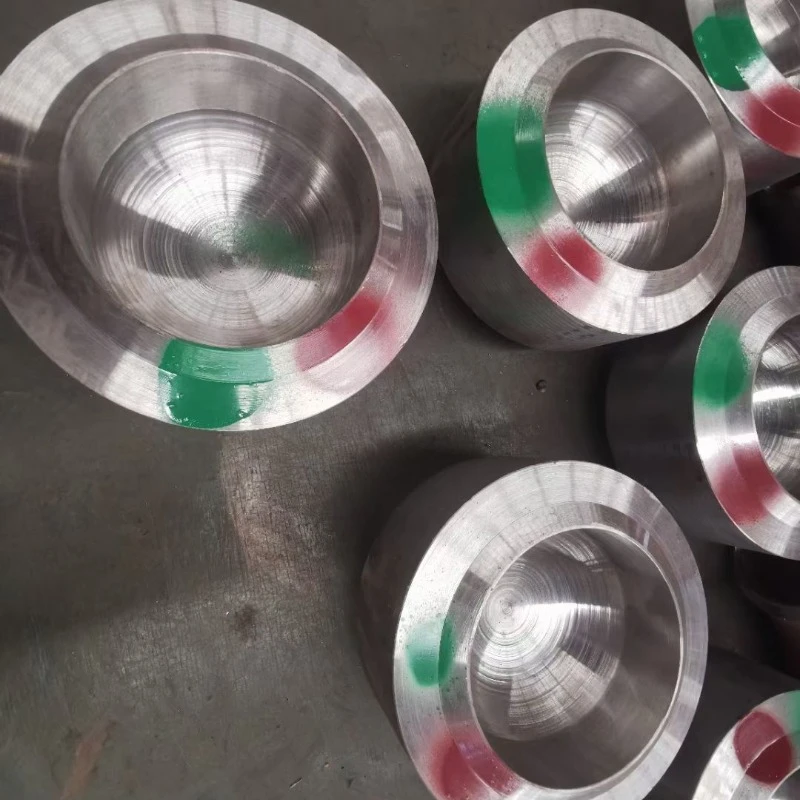

Kappen aus legiertem Stahl sind stumpfgeschweißte Rohrverbindungsstücke, die zum Abdichten des Endes eines Rohrleitungssystems oder Druckbehälters verwendet werden. Diese nach ASTM A234 / ASME SA234 hergestellten Kappen sind für den Hochtemperatur- und Hochdruckbetrieb in Raffinerie-, Petrochemie-, Stromerzeugungs- und wasserstoffbezogenen Prozessleitungen konzipiert.
Produkt Überblick
Kappen aus legiertem Stahl sind stumpfgeschweißte Rohrverbindungsstücke, die zum Abdichten des Endes eines Rohrleitungssystems oder Druckbehälters verwendet werden. Diese nach ASTM A234 / ASME SA234 hergestellten Kappen sind für den Hochtemperatur- und Hochdruckbetrieb in Raffinerie-, Petrochemie-, Stromerzeugungs- und wasserstoffbezogenen Prozessleitungen konzipiert.
Hongcheng liefert Kappen aus legiertem Stahl in den Chrom-Molybdän-Qualitäten einschließlich WP11, WP5 und WP91, die üblicherweise zusammen mit Rohren aus legiertem Stahl ASTM A335 und Fittings aus legiertem Stahl ASTM A234 der entsprechenden Materialqualitäten spezifiziert werden. Für jede Produktform gelten die jeweiligen ASTM/ASME-Materialspezifikationen, während Kappen einen druckdichten Abschluss der Rohrleitung gewährleisten.
Hongcheng liefert Kappen aus legiertem Stahl mit Wärmebehandlung, die gemäß den geltenden Materialspezifikationen und den Anforderungen des Käufers durchgeführt wird. Vollständige Materialrückverfolgbarkeit, Inspektionsdokumentation und projektspezifischer technischer Support sind verfügbar. Kundenspezifische Wandstärken, Endvorbereitungen und Markierungen können gemäß Projektzeichnungen und Spezifikationen geliefert werden.
Material Noten
Kappen aus legiertem Stahl sind in den folgenden Qualitäten erhältlich:
• Kappe aus legiertem Stahl A234 WP11 – Legierungsstahlsorte 1,25Cr-0,5Mo für den Einsatz bei hohen Temperaturen.
• Kappe aus legiertem Stahl A234 WP5 – legierte Stahlsorte 5Cr-0,5Mo für Hochtemperaturraffinerien und petrochemische Anwendungen.
• Kappe aus legiertem Stahl A234 WP91– legierte Stahlsorte 9Cr-1Mo-V für Hochtemperatur- und Hochdruck-Dampfanwendungen.
Die Materialauswahl hängt von den Betriebsbedingungen, den Designanforderungen und den geltenden Projektspezifikationen ab.
Herstellung Verfahren
Rohmaterialprüfung → Schneiden → Formen / Heißpressen → Dimensionierung und Kalibrierung → Wärmebehandlung → Endabschrägung → Inspektion und Prüfung → Markierung → Verpacken
Je nach Größe, Herstellungsverfahren und anwendbaren Spezifikationen können nahtlose oder geschweißte Konstruktionen geliefert werden. Die Wärmebehandlung erfolgt gemäß den geltenden Anforderungen von ASTM A234 / ASME SA234, qualifizierten Herstellungsverfahren und Käuferspezifikationen. Typische Verarbeitungen können Normalisieren, Anlassen oder andere Behandlungen umfassen, die von der Materialqualität und der geltenden Norm abhängig sind.
Technisch Parameter
|
Parameter |
Spezifikation |
|
Produkt |
Kappe/Rohrkappe aus legiertem Stahl |
|
Materialqualitäten |
ASTM A234 WP11 / WP5 / WP91 |
|
Herstellungsstandard |
ASTM A234 / ASME SA234 |
|
Konstruktion |
Nahtlose oder geschweißte Konstruktion, abhängig von Größe, Herstellungsverfahren und geltenden Spezifikationen |
|
Beenden Sie die Vorbereitung |
Stumpfschweißenden, ASME B16.25 |
|
Maßstandard |
ASME B16.9, sofern zutreffend |
|
Größenbereich |
NPS 1/2–48 (DN15–DN1200), abhängig von der Fertigungskapazität |
|
Wandstärke |
SCH 40, SCH 80, SCH 160, XXS und Custom |
|
Wärmebehandlung |
Gemäß den geltenden Anforderungen von ASTM A234 / ASME SA234 |
|
Oberfläche |
Schwarz lackiert / Rostschutzöl / natürliches Finish |
|
MTC |
EN 10204 3.1 verfügbar |
|
Anpassung |
Kundenspezifische Wandstärke, Endvorbereitung und Markierung verfügbar |
Inspektion & Testen
Inspektionen und Tests werden gemäß ASTM A234 / ASME SA234, geltenden Maßnormen und Käuferanforderungen durchgeführt.
Zu den verfügbaren Inspektions- und Testdiensten können gehören:
EN 10204 Typ 3.1 Materialtestzertifikate (MTC) können je nach Kaufanforderungen bereitgestellt werden. Eine Inspektion durch Dritte und zusätzliche zerstörungsfreie Prüfungen sind auf Anfrage möglich.
Anwendungen
Kappen aus legiertem Stahl werden häufig verwendet in:
• Rohrleitungen für Raffinerieprozesse
• Hydrierungsanlagen und Hydrocracker
• Katalytische Reformersysteme
• Stromerzeugung und Hochtemperatur-Dampfleitungen
• Kessel- und Dampfleitungssysteme
• Petrochemische Hochtemperaturreaktoren
• Pipeline-Abschlüsse und Druckbehälterverschlüsse
Download
Projekte von Caps
Kraftwerksprojekte
Produkte: P91-Rohre · P92-Rohre · Rohrverbindungsstücke · Rohrspulen
FAQs
Was ist der Unterschied zwischen WP11-, WP5- und WP91-Kappen?
WP11, WP5 und WP91 sind verschiedene Chrom-Molybdän-legierte Stahlsorten, die gemäß ASTM A234 spezifiziert sind. WP11 wird häufig in Hochtemperatur-Prozessrohrleitungen verwendet, WP5 wird in Hochtemperatur-Raffinerie- und petrochemischen Anwendungen verwendet und WP91 wird häufig für Hochtemperatur- und Hochdruck-Dampfanwendungen verwendet. Die Materialauswahl muss auf den Betriebsbedingungen und Projektspezifikationen basieren.
Sind Kappen aus legiertem Stahl für den Wasserstoffbetrieb geeignet?
Die Materialeignung für den Wasserstoffbetrieb hängt von den Betriebsbedingungen, den Designanforderungen, der Materialkompatibilität und den geltenden Projektspezifikationen ab. Die ausgewählte Güteklasse sollte anhand der geltenden Designvorschriften und Projektanforderungen bestätigt werden.
Welche Wärmebehandlung nach dem Schweißen ist für Kappen aus legiertem Stahl erforderlich?
Abhängig von den geltenden Bauvorschriften, der Wandstärke, dem Schweißverfahren und den Projektanforderungen kann PWHT erforderlich sein. Wenn Schweißen erforderlich ist, sollten Kappen aus legiertem Stahl unter Verwendung qualifizierter Verfahren geschweißt werden, wobei Vorwärmen und PWHT gemäß den geltenden Vorschriften und Projektspezifikationen angewendet werden.
Können kundenspezifische Wandstärken und Endvorbereitungen geliefert werden?
Ja. Hongcheng kann kundenspezifische Kappen aus legiertem Stahl gemäß Kundenzeichnungen und technischen Spezifikationen herstellen, einschließlich kundenspezifischer Anforderungen an Wandstärke, Endvorbereitung und Markierung.
Welche Standards werden unterstützt?
Kappen aus legiertem Stahl können gemäß ASTM A234 / ASME SA234 geliefert werden, wobei die Maßanforderungen auf ASME B16.9 basieren und die Stumpfschweißendenvorbereitung gegebenenfalls auf ASME B16.25 basiert.
