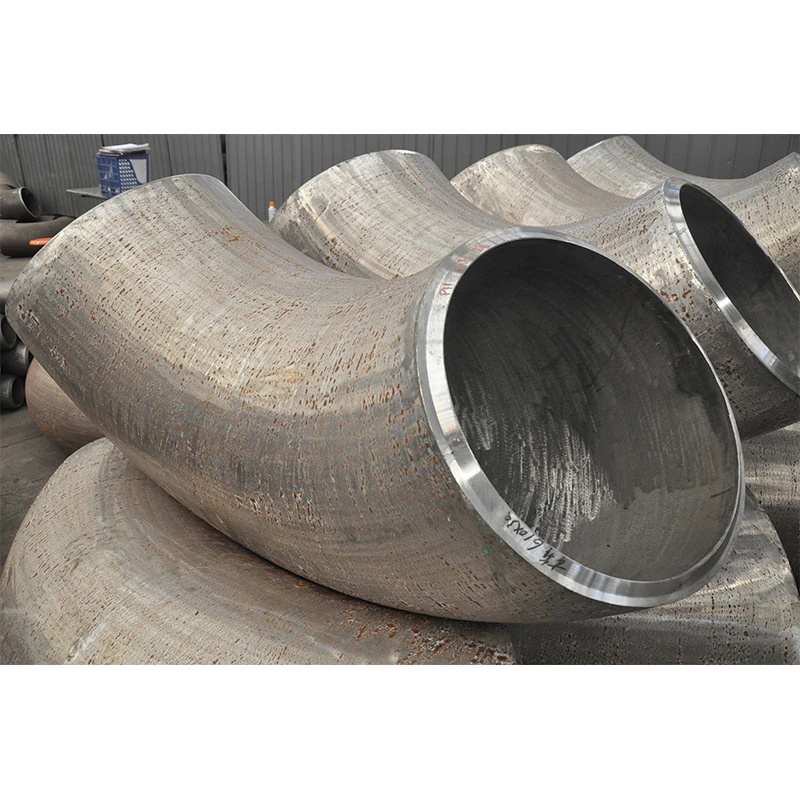

Der ASTM A234 WP11-Winkel aus legiertem Stahl ist ein Stumpfschweißfitting aus Chrom-Molybdän-legiertem Stahl, das gemäß ASTM A234 / ASME SA234 und ASME B16.9 für Umgebungen mit hohen Temperaturen und mäßigem Wasserstoff hergestellt wird.
Produkt Übersicht
Der ASTM A234 WP11-Winkel aus legiertem Stahl ist ein Stumpfschweißfitting aus Chrom-Molybdän-legiertem Stahl, das gemäß ASTM A234 / ASME SA234 und ASME B16.9 für Umgebungen mit hohen Temperaturen und mäßigem Wasserstoff hergestellt wird.
Basierend auf einem 1,25Cr-0,5Mo-Legierungssystem bieten WP11-Bögen aus legiertem Stahl eine ausgewogene Kombination aus Hochtemperaturfestigkeit, Oxidationsbeständigkeit und Schweißbarkeit, wodurch sie für Rohrleitungen in Raffinerieprozessen und wasserstoffhaltige Anwendungen geeignet sind.
WP11 ist eine weit verbreitete legierte Stahlsorte für Hydrieranlagen, Hydrocracker und Hochtemperatur-Raffinerierohre, die bei Temperaturen bis etwa 575 °C betrieben werden.
Hongcheng liefert Bögen aus legiertem Stahl ASTM A234 WP11 in normalisiertem und vergütetem Zustand, mit vollständiger Materialrückverfolgbarkeit, Inspektionsdokumentation und projektspezifischem technischen Support.
Material und Wärme Behandlung
ASTM A234 WP11 nutzt das gleiche 1,25Cr-0,5Mo-Legierungssystem wie die nahtlosen Rohre ASTM A335 P11 und die Schmiedeteile ASTM A182 F11, die in der Raffinerie- und petrochemischen Industrie weit verbreitet sind.
Zu den wichtigsten Legierungselementen gehören:
Chrom (Cr)
Molybdän (Mo)
Mangan (Mn)
Silizium (Si)
Kohlenstoff (C)
Chrom sorgt für Oxidationsbeständigkeit, während Molybdän die Hochtemperaturfestigkeit und den Widerstand gegen Wasserstoffangriffe bei moderaten Wasserstoffpartialdrücken erhöht.
Typische Wärmebehandlungen umfassen:
Normalisieren: 900–1000°C
Anlassen: 675–775 °C
Dadurch entsteht eine stabile temperierte Mikrostruktur, die für den Langzeitbetrieb in wasserstoffhaltigen Prozessumgebungen mit hohen Temperaturen geeignet ist.
Herstellung Prozess
Stahlknüppel/Schmiedematerial → Erhitzen → Warmumformen → Dimensionierung und Kalibrierung → Normalisieren und Anlassen → UT- und MT-Inspektion → Abschrägen → Markieren → Verpacken
Hongcheng wendet während der Umform-, Wärmebehandlungs- und Inspektionsprozesse strenge Fertigungskontrollen an, um Maßgenauigkeit, Materialintegrität und gleichbleibende Leistung jedes WP11-Krümmers aus legiertem Stahl sicherzustellen.
Technische Parameter
|
Parameter |
Wert |
|
Note |
ASTM A234 WP11 |
|
Produkttyp |
Stumpfschweißbogen aus legiertem Stahl |
|
Anwendbare Standards |
ASTM A234 / ASME SA234, ASME B16.9 |
|
Winkel |
15°, 22.5°, 30°, 45°, 60°, 90°, 180° |
|
Außendurchmesser |
1/2"–48" (DN15–DN1200) |
|
Wandstärke |
SCH 40, SCH 80, SCH 160, XXS und Custom |
|
Biegeradius |
Langer Radius (1,5D) / Kurzer Radius (1D) |
|
Wärmebehandlung |
Normalisiert und gehärtet |
|
Endtyp |
Abgeschrägte Enden (ASME B16.25) |
|
Oberfläche |
Schwarz lackiert / Rostschutzöl / natürliches Finish |
|
Anpassung |
Benutzerdefinierte Winkel, Abmessungen und Radien verfügbar |
Inspektion & Testen
Jeder Bogen aus legiertem Stahl ASTM A234 WP11 wird während der gesamten Produktion geprüft, um die Einhaltung von ASTM A234, ASME SA234, Maßanforderungen und Kundenspezifikationen sicherzustellen.
Zu den verfügbaren Inspektionen und Tests gehören:
Für jede Produktionscharge sind Materialprüfzertifikate (MTC) nach EN 10204 Typ 3.1 verfügbar.
Je nach Kundenwunsch können Fremdprüfungen, zusätzliche zerstörungsfreie Prüfungen und projektspezifische Dokumentationen bereitgestellt werden.
Anwendungen
Bögen aus legiertem Stahl ASTM A234 WP11 werden häufig verwendet in:
• Hydrierungsanlagen und Hydrocracker
• Hochtemperatur-Prozessrohrleitungen für Raffinerien
• Zuleitungen für petrochemische Reaktoren
• Katalytische Reformersysteme
• Rohrleitungen für Hochtemperatur-Wärmetauscher
• Kohlechemische Prozessanlagen
WP11-Bögen aus legiertem Stahl werden für Anwendungen ausgewählt, die ein Gleichgewicht zwischen Hochtemperaturfestigkeit, Schweißbarkeit und mäßiger Wasserstoffbeständigkeit unter Betriebsbedingungen bei erhöhten Temperaturen erfordern.
Für Wasserstoff-Serviceanwendungen sollten Materialauswahl und Wärmebehandlung gemäß API RP 941 (Nelson Curves) und den geltenden Projektspezifikationen bestätigt werden.
Download
Projekte von Ellbogen
Kraftwerksprojekte
Produkte: P91-Rohre · P92-Rohre · Rohrverbindungsstücke · Rohrspulen
FAQs
Was ist der Unterschied zwischen WP11 und WP22?
WP11 und WP22 sind beides Chrom-Molybdän-legierte Stahlsorten, die für den Hochtemperatur-Raffineriebetrieb verwendet werden.
WP11 ist ein legierter Stahl mit 1,25 Cr-0,5 Mo, während WP22 ein legierter Stahl mit 2,25 Cr-1 Mo und höherem Chrom- und Molybdängehalt ist.
WP22 bietet eine bessere Hochtemperaturfestigkeit und Wasserstoffbeständigkeit, während WP11 eine verbesserte Schweißbarkeit und Kosteneffizienz für den Einsatz bei mäßigen Temperaturen und mäßigem Wasserstoff bietet.
Benötigt WP11 PWHT?
Ja. Geschweißte WP11-Rohrleitungssysteme erfordern im Allgemeinen eine Vorwärmung und eine Wärmebehandlung nach dem Schweißen (PWHT) gemäß den geltenden Bauvorschriften, qualifizierten Schweißverfahren und Projektspezifikationen.
Was ist die maximale Betriebstemperatur von WP11?
WP11 ist für den Einsatz bei hohen Temperaturen konzipiert und wird üblicherweise in Systemen eingesetzt, die bis zu etwa 575 °C betrieben werden.
Für den Wasserstoffbetrieb sollten die zulässigen Temperatur- und Druckbedingungen anhand von API RP 941 (Nelson Curves) überprüft werden.
Können benutzerdefinierte Winkel und Radien sein? bereitgestellt?
Ja. Hongcheng kann kundenspezifische Bögen aus legiertem Stahl WP11 gemäß Kundenzeichnungen und technischen Spezifikationen herstellen.
Welche Standards werden unterstützt?
Produkte können gemäß ASTM A234, ASME SA234, ASME B16.9 und ASME B16.25 hergestellt werden.
