Ellbogen

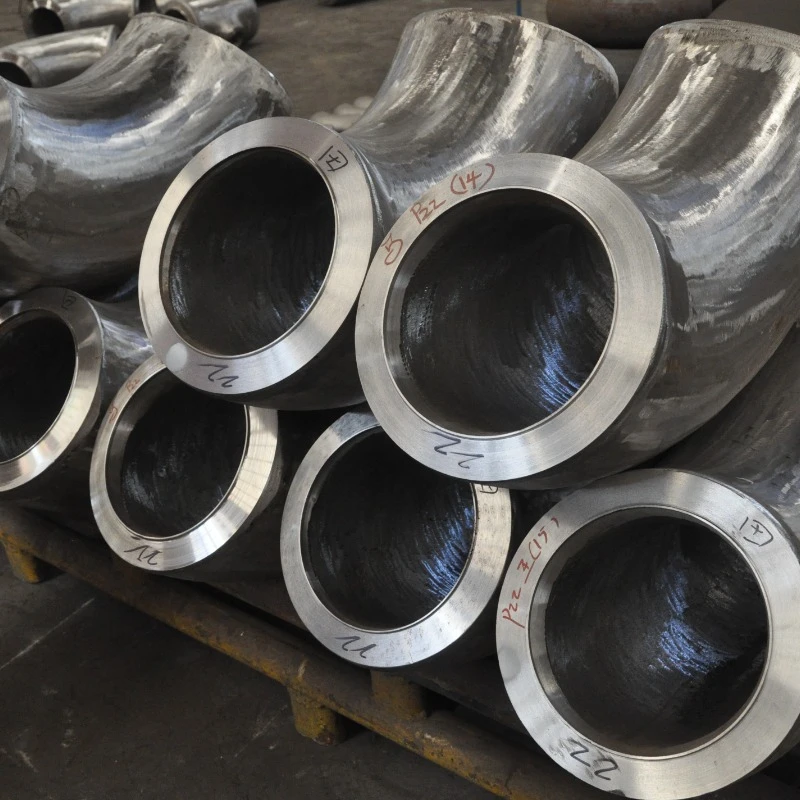

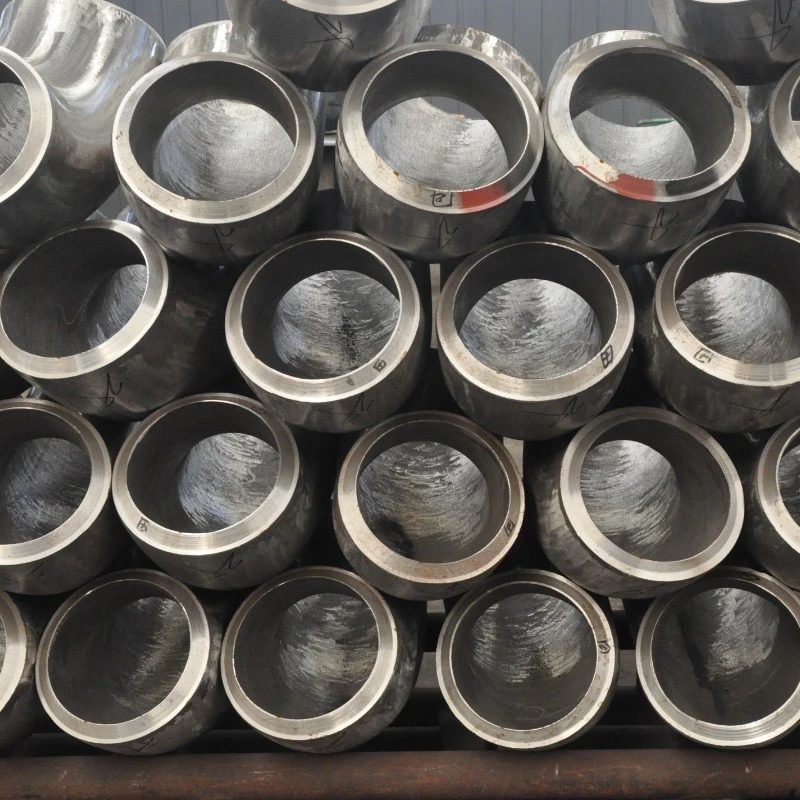

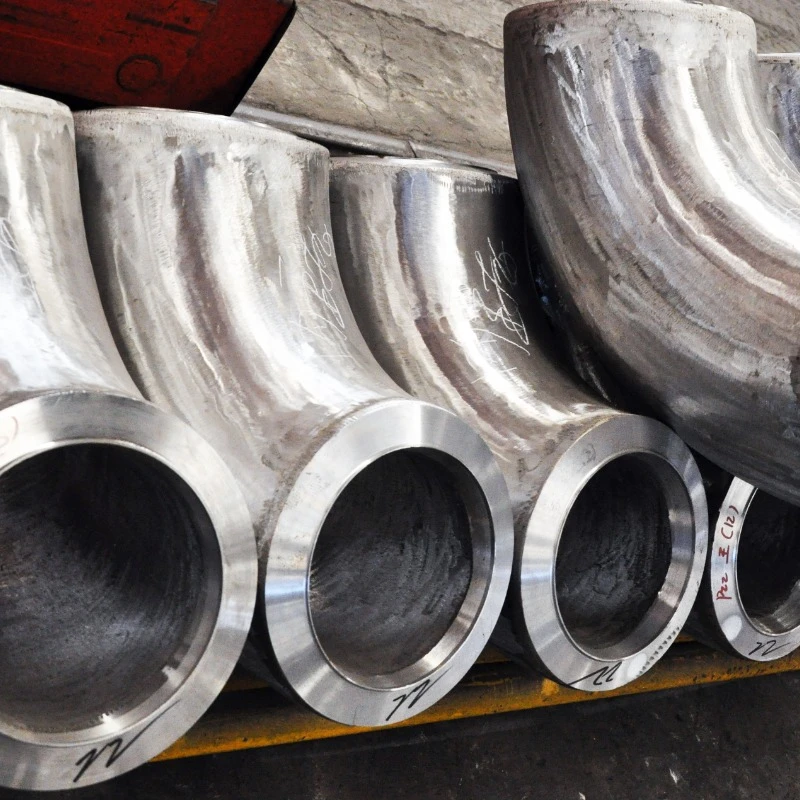

ASTM A234 WP22 Alloy Steel Elbow ist ein Stumpfschweißfitting aus Chrom-Molybdän-legiertem Stahl, das gemäß ASTM A234 / ASME SA234 und ASME B16.9 für Hochtemperatur-Raffinerie- und Kraftwerksumgebungen hergestellt wird.
Produkt Übersicht
ASTM A234 WP22 Alloy Steel Elbow ist ein Stumpfschweißfitting aus Chrom-Molybdän-legiertem Stahl, das gemäß ASTM A234 / ASME SA234 und ASME B16.9 für Hochtemperatur-Raffinerie- und Kraftwerksumgebungen hergestellt wird.
Basierend auf einem 2,25Cr-1Mo-Legierungssystem bieten WP22-Legierungsstahlbögen eine ausgewogene Kombination aus Hochtemperaturfestigkeit, Wasserstoffangriffsbeständigkeit und Schweißbarkeit, was sie zu einer der am häufigsten verwendeten legierten Stahlsorten in Raffinerie- und petrochemischen Anwendungen macht.
WP22 ist eine bewährte, kostengünstige legierte Stahlsorte, die für Hydrierungsanlagen, Hydrocracker, katalytische Reformersysteme und Hochtemperatur-Prozessrohre geeignet ist, die bei Temperaturen bis zu etwa 565 °C betrieben werden.
Hongcheng liefert ASTM A234 WP22-Legierungsstahlbögen in normalisiertem und vergütetem Zustand, mit vollständiger Materialrückverfolgbarkeit, Inspektionsdokumentation und projektspezifischem technischen Support.
Material und Wärme Behandlung
ASTM A234 WP22 nutzt das gleiche 2,25Cr-1Mo-Legierungssystem wie die nahtlosen Rohre ASTM A335 P22 und die Schmiedeteile ASTM A182 F22, die in der Raffinerie-, Petrochemie- und Energieerzeugungsindustrie weit verbreitet sind.
Zu den wichtigsten Legierungselementen gehören:
Chrom (Cr)
Molybdän (Mo)
Mangan (Mn)
Silizium (Si)
Kohlenstoff (C)
Chrom sorgt für Oxidations- und Sulfidierungsbeständigkeit, während Molybdän die Hochtemperaturfestigkeit, Kriechfestigkeit und Beständigkeit gegen Wasserstoffangriffe verbessert.
Typische Wärmebehandlungen umfassen:
Normalisieren: 900–1000 °C
Anlassen: 675–775 °C
Dadurch entsteht eine stabile temperierte Mikrostruktur, die für den Langzeitbetrieb in wasserstoffhaltigen Prozessumgebungen mit hohen Temperaturen geeignet ist.
Die Wärmebehandlungsparameter werden gemäß ASTM A234, ASME SA234, Herstellungsverfahren und Kundenprojektspezifikationen kontrolliert.
Herstellung Prozess
Stahlknüppel/Schmiedematerial → Erhitzen → Warmumformen → Dimensionierung und Kalibrierung → Normalisieren und Anlassen → UT- und MT-Inspektion → Abschrägen → Markieren → Verpacken
Hongcheng wendet während der Umform-, Wärmebehandlungs- und Inspektionsprozesse strenge Fertigungskontrollen an, um Maßgenauigkeit, Materialintegrität und gleichbleibende Leistung jedes Bogens aus legiertem WP22-Stahl sicherzustellen.
Technische Parameter
|
Parameter |
Wert |
|
Note |
ASTM A234 WP22 |
|
Produkttyp |
Stumpfschweißbogen aus legiertem Stahl |
|
Anwendbare Standards |
ASTM A234 / ASME SA234, ASME B16.9 |
|
Winkel |
15°, 22.5°, 30°, 45°, 60°, 90°, 180° |
|
Außendurchmesser |
1/2"–48" (DN15–DN1200) |
|
Wandstärke |
SCH 40, SCH 80, SCH 160, XXS und Custom |
|
Biegeradius |
Langer Radius (1,5D) / Kurzer Radius (1D) |
|
Wärmebehandlung |
Normalisiert und gehärtet |
|
Endtyp |
Abgeschrägte Enden (ASME B16.25) |
|
Oberfläche |
Schwarz lackiert / Rostschutzöl / natürliches Finish |
|
Anpassung |
Benutzerdefinierte Winkel, Abmessungen und Radien verfügbar |
Inspektion & Testen
Jeder Bogen aus legiertem Stahl ASTM A234 WP22 wird während der gesamten Produktion geprüft, um die Einhaltung von ASTM A234, ASME SA234, Maßanforderungen und Kundenspezifikationen sicherzustellen.
Zu den verfügbaren Inspektionen und Tests gehören:
Schweißverfahrensqualifizierung (WPS/PQR) für Schweißbaugruppen
Für jede Produktionscharge sind Materialprüfzertifikate (MTC) nach EN 10204 Typ 3.1 verfügbar.
Je nach Kundenwunsch können Fremdprüfungen, zusätzliche zerstörungsfreie Prüfungen und projektspezifische Dokumentationen bereitgestellt werden.
Anwendungen
Bögen aus legiertem Stahl ASTM A234 WP22 werden häufig verwendet in:
• Hydrierungsanlagen und Hydrocracker
• Katalytische Reformersysteme
• Hochtemperatur-Prozessrohrleitungen für Raffinerien
• Unterkritische Hauptdampfleitungen für Kraftwerke
• Zuleitungen für petrochemische Reaktoren
• Rohrleitungen für Hochtemperatur-Wärmetauscher
• Kohlechemische Prozessanlagen
WP22-Bögen aus legiertem Stahl werden für Anwendungen ausgewählt, die eine ausgewogene Kombination aus Hochtemperaturfestigkeit, Wasserstoffangriffsbeständigkeit und Schweißbarkeit unter Betriebsbedingungen bei erhöhten Temperaturen erfordern.
Für Wasserstoff-Serviceanwendungen sollten Materialauswahl und Wärmebehandlung gemäß API RP 941 (Nelson Curves) und den geltenden Projektspezifikationen bestätigt werden.
Download
Projekte von Ellbogen
Kraftwerksprojekte
Produkte: P91-Rohre · P92-Rohre · Rohrverbindungsstücke · Rohrspulen
FAQs
Was ist der Unterschied zwischen WP22 und WP11?
WP22 und WP11 sind beides Chrom-Molybdän-legierte Stahlsorten, die für den Hochtemperatur-Raffineriebetrieb verwendet werden.
WP22 ist ein legierter 2,25Cr-1Mo-Stahl mit höherem Chrom- und Molybdängehalt, der im Vergleich zu WP11 (1,25Cr-0,5Mo) eine bessere Hochtemperaturfestigkeit und Wasserstoffbeständigkeit bietet.
WP11 bietet eine bessere Schweißbarkeit und Kosteneffizienz für den Einsatz bei mittleren Temperaturen und mittlerem Wasserstoffgehalt, während WP22 für anspruchsvollere Hochtemperatur- und wasserstoffhaltige Umgebungen ausgewählt wird.
Benötigt WP22 PWHT?
Ja. Geschweißte WP22-Rohrleitungssysteme erfordern im Allgemeinen eine Vorwärmung und eine Wärmebehandlung nach dem Schweißen (PWHT) gemäß den geltenden Bauvorschriften, qualifizierten Schweißverfahren und Projektspezifikationen.
Was ist die maximale Betriebstemperatur von WP22?
WP22 ist für den Einsatz bei hohen Temperaturen konzipiert und wird üblicherweise in Systemen eingesetzt, die bis zu etwa 565 °C betrieben werden.
Für den Wasserstoffbetrieb sollten die zulässigen Temperatur- und Druckbedingungen anhand von API RP 941 (Nelson Curves) überprüft werden.
Können benutzerdefinierte Winkel und Radien sein? bereitgestellt?
Ja. Hongcheng kann kundenspezifische Bögen aus legiertem Stahl WP22 gemäß Kundenzeichnungen und technischen Spezifikationen herstellen.
Welche Standards werden unterstützt?
Produkte können gemäß ASTM A234, ASME SA234, ASME B16.9 und ASME B16.25 hergestellt werden.
