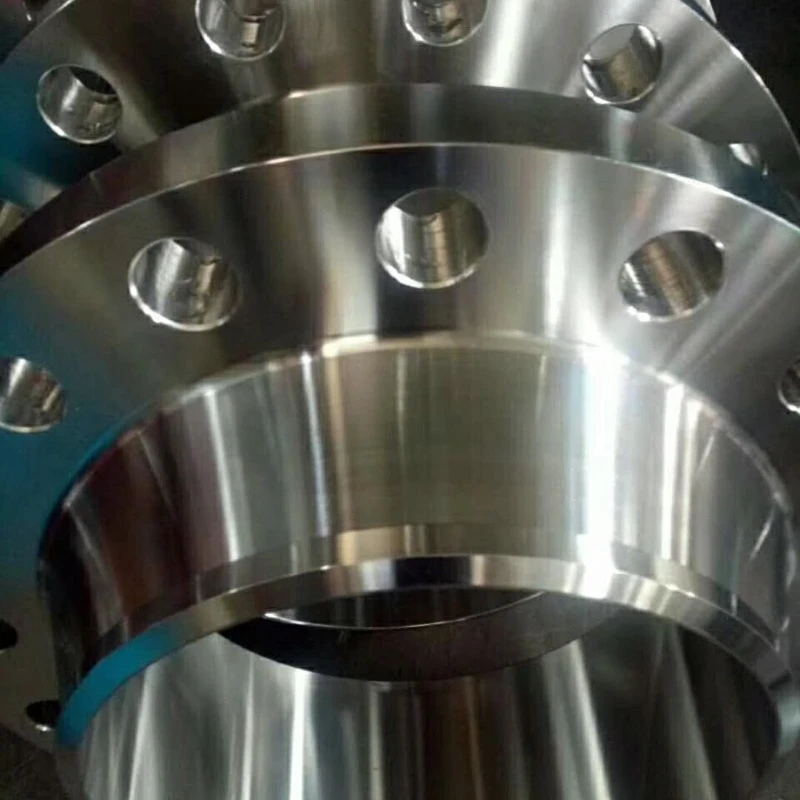

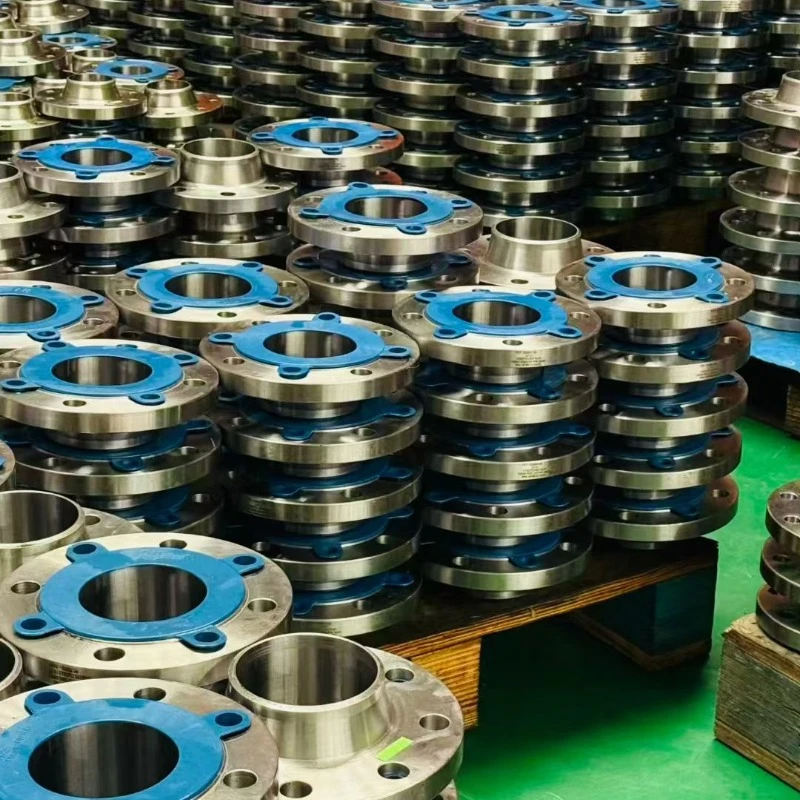

Flansch aus legiertem Stahl

Flansche aus legiertem Stahl sind geschmiedete Fittings, die nach ASTM A182 / ASME SA182 hergestellt werden und für Hochtemperatur- und Hochdruck-Rohrleitungssysteme konzipiert sind. Hongcheng produziert und liefert Flansche aus legiertem Stahl in den Qualitäten F11, F22, F5 und F91, die für Rohrleitungen in Raffinerieprozessen, Stromerzeugung, Hydrierungsanlagen und petrochemische Anwendungen geeignet sind.

Diese Flansche werden üblicherweise zusammen mit Rohren aus legiertem Stahl ASTM A335 und Fittings aus legiertem Stahl ASTM A234 entsprechender Materialqualitäten verwendet. Jede Produktform unterliegt der jeweiligen ASTM-/ASME-Materialspezifikation, während Flansche die Verbindungsintegrität bieten, die für Betriebsbedingungen bei erhöhten Temperaturen erforderlich ist.

Hongcheng liefert Flansche aus legiertem Stahl mit Wärmebehandlung, die gemäß den geltenden Materialspezifikationen und den Anforderungen des Käufers durchgeführt wird. Vollständige Materialrückverfolgbarkeit, Inspektionsdokumentation und projektspezifischer technischer Support sind verfügbar. Kundenspezifische Größen, Verkleidungstypen und Bohrkonfigurationen können gemäß Projektzeichnungen und Spezifikationen geliefert werden.

Flanschtypen

Flansche aus legiertem Stahl sind in den folgenden Konfigurationen erhältlich:

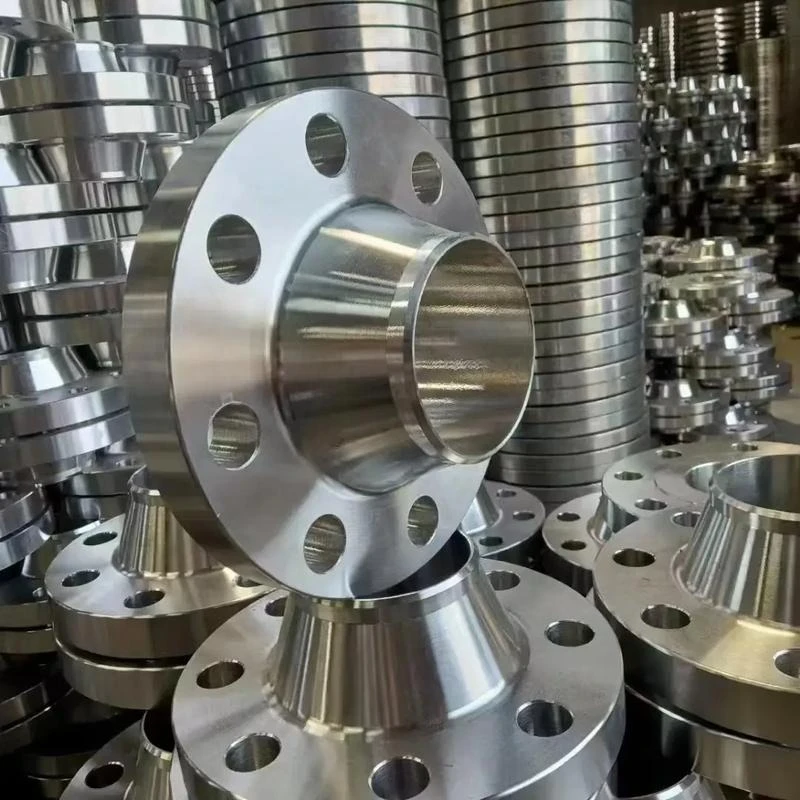

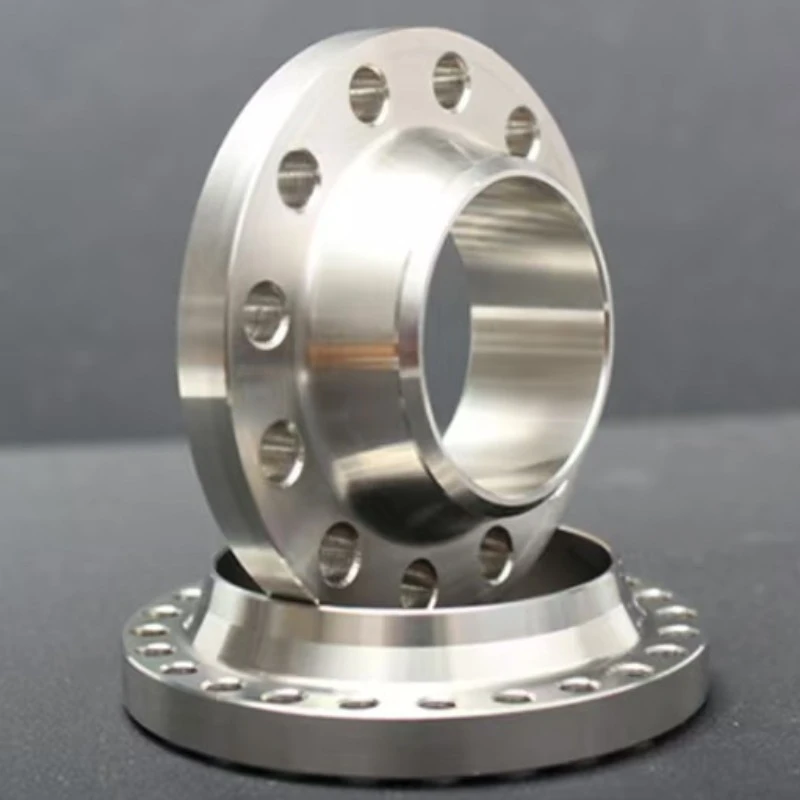

• Vorschweißflansch (WN):Mit dem Rohr stumpf verschweißt, geeignet für Anwendungen mit hoher Beanspruchung und zyklischer Belastung.

• Aufsteckflansch (SO):Das Rohr lässt sich in den Flansch schieben, einfachere Ausrichtung und geringere Kosten bei moderaten Leistungen.

• Muffenschweißflansch (SW):In eine versenkte Muffe eingeführtes Rohr, geeignet für Hochdruckleitungen mit kleinem Durchmesser.

• Blindflansch:Wird verwendet, um das Ende eines Rohrleitungssystems oder Behälters zu verschließen.

• Gewindeflansch (TH):Innengewinde ermöglichen eine Verbindung ohne Schweißen und werden im Allgemeinen dort verwendet, wo Schweißen unerwünscht ist und die geltenden Service- und Projektspezifikationen dies zulassen.

• Überlappungsflansch:Wird mit einem Stumpfende verwendet, was eine einfache Demontage und Ausrichtung ermöglicht.

Die Auswahl des Flanschtyps hängt von der Druckstufe, der Rohrleitungsanordnung, den Wartungsanforderungen und den Projektspezifikationen ab.

Flansche aus legiertem Stahl werden in Chrom-Molybdän-Legierungsqualitäten einschließlich F11, F22, F5 und F91 hergestellt. Zu den wichtigsten Legierungselementen gehören Chrom (Cr), Molybdän (Mo), Vanadium (V), Mangan (Mn), Silizium (Si) und Kohlenstoff (C) innerhalb der in der geltenden Materialnorm festgelegten Grenzen.

Chrom und Molybdän tragen zu den mechanischen Eigenschaften des Materials bei erhöhten Temperaturen und zur Oxidationsbeständigkeit in anwendbaren Betriebsumgebungen bei. Die Materialeignung für den Wasserstoffbetrieb hängt von den Betriebsbedingungen, den Designanforderungen und den geltenden Projektspezifikationen ab.

Zu den typischen Wärmebehandlungsanforderungen können Normalisieren, Anlassen und andere Behandlungen gehören, die in der jeweiligen Materialqualität und -norm festgelegt sind. Die Wärmebehandlungsparameter werden gemäß ASTM A182 / ASME SA182, qualifizierten Herstellungsverfahren und Käuferanforderungen kontrolliert.

Rohmaterialprüfung → Schneiden → Schmieden → Wärmebehandlung → Bearbeitung → Maßprüfung → Oberflächenveredelung → Markierung → Endkontrolle und Prüfung

Je nach Produktgröße und -konfiguration können Warmschmieden oder andere qualifizierte Umformverfahren eingesetzt werden. Wenn es sich um das Schweißen von Anbauteilen oder Sonderkonstruktionen handelt, werden das Schweißen und die anwendbare PWHT gemäß qualifizierten Schweißverfahren und Projektanforderungen durchgeführt.

Inspektionen und Tests werden gemäß ASTM A182 / ASME SA182, geltenden Maßnormen und Käuferanforderungen durchgeführt.

Zu den verfügbaren Inspektions- und Testdiensten können gehören:

Positive Materialidentifikation (PMI)

Analyse der chemischen Zusammensetzung

Ultraschallprüfung (UT)

Prüfung der mechanischen Eigenschaften

Hydrostatische Prüfung

Härteprüfung

EN 10204 Typ 3.1 Materialtestzertifikate (MTC) können je nach Kaufanforderungen bereitgestellt werden. Inspektionen durch Dritte, zusätzliche zerstörungsfreie Prüfungen und projektspezifische Dokumentation sind auf Anfrage erhältlich.

Flansche aus legiertem Stahl werden häufig verwendet in:

• Rohrleitungen für Raffinerieprozesse

• Hydrierungsanlagen und Hydrocracker

• Katalytische Reformersysteme

• Rohrleitungssysteme für die Energieerzeugung

• Hochtemperatur-Dampfleitungen

• Kessel- und Dampfleitungssysteme

• Petrochemische Hochtemperaturreaktoren

• Wasserstoffbezogene Prozessleitungen, vorbehaltlich der Materialkompatibilität und der Projektanforderungen
