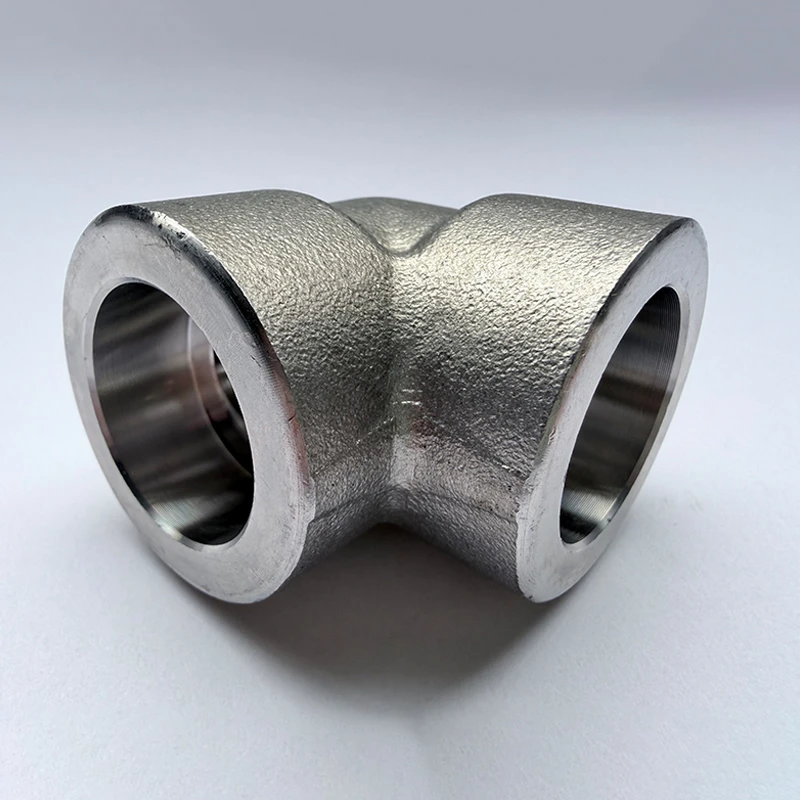

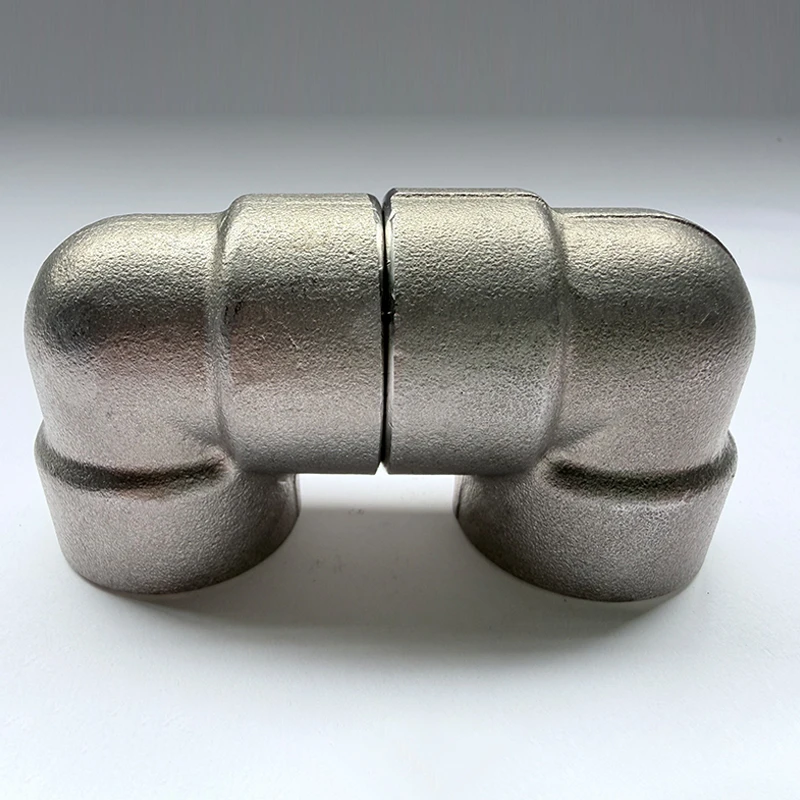

Geschmiedeter Winkel ist eine geschmiedete Rohrleitungskomponente, die aus Kohlenstoff- und legiertem Stahl hergestellt wird und zur Richtungsänderung von Hochdruck-Rohrleitungssystemen verwendet wird. Hongcheng produziert und liefert geschmiedete Winkelstücke für Raffinerieprozessrohre, Kraftwerkshilfssysteme, Hochdruck-Versorgungsrohre und andere Anwendungen, die kompakte, hochintegrierte Richtungsänderungen erfordern.
Produkt Übersicht
Geschmiedeter Winkel ist eine geschmiedete Rohrleitungskomponente, die aus Kohlenstoff- und legiertem Stahl hergestellt wird und zur Richtungsänderung von Hochdruck-Rohrleitungssystemen verwendet wird. Hongcheng produziert und liefert geschmiedete Winkelstücke für Raffinerieprozessrohre, Kraftwerkshilfssysteme, Hochdruck-Versorgungsrohre und andere Anwendungen, die kompakte, hochintegrierte Richtungsänderungen erfordern.
Diese geschmiedeten Winkelstücke werden typischerweise in 90-Grad- und 45-Grad-Konfigurationen hergestellt und üblicherweise aus Materialien wie ASTM A105, ASTM A350 LF2, ASTM A182 F11, ASTM A182 F22 und ASTM A182 F91 hergestellt. Materialauswahl, Schmiedeverfahren und Wärmebehandlung werden entsprechend der geltenden Materialspezifikation, Druckklasse und Projektanforderungen bestimmt.
Hongcheng liefert geschmiedete Rohrbögen mit Wärmebehandlung gemäß den geltenden Materialspezifikationen und den Anforderungen des Käufers. Vollständige Materialrückverfolgbarkeit, Inspektionsdokumentation und projektspezifischer technischer Support sind verfügbar. Kundenspezifische Wandstärkenübergänge und Endvorbereitungen können gemäß Projektzeichnungen und Spezifikationen geliefert werden.
Material und Wärme Behandlung
Geschmiedete Rohrbögen werden aus Kohlenstoff- und legierten Stählen hergestellt, die Kohlenstoff (C), Mangan (Mn), Silizium (Si), Chrom (Cr), Molybdän (Mo), Vanadium (V) und andere Legierungselemente innerhalb der in der geltenden Materialnorm festgelegten Grenzen enthalten.
Chrom, Molybdän und Vanadium tragen zu den mechanischen Eigenschaften und der Hochdruckleistung des Materials bei. Die Materialeignung für bestimmte Betriebsbedingungen hängt von den Betriebsbedingungen, den Designanforderungen und den geltenden Projektspezifikationen ab.
Die Wärmebehandlung erfolgt gemäß den geltenden Materialspezifikationen, qualifizierten Herstellungsverfahren und den Anforderungen des Käufers. Typische Verarbeitungen können Normalisieren, Anlassen, Abschrecken und andere Behandlungen umfassen, die von der Materialqualität und der geltenden Norm abhängig sind. Die tatsächlichen Wärmebehandlungsbedingungen hängen von der jeweiligen Materialspezifikation, der Produktgröße, dem Schmiedeprozess und den Projektanforderungen ab.
Herstellung Prozess
Rohmaterialprüfung → Schneiden → Schmieden → Wärmebehandlung → Bearbeitung → Inspektion und Prüfung → Markierung → Verpacken
Geschmiedete Konstruktionen werden je nach Produktgröße, Druckklasse, Herstellungsweg und anwendbaren Spezifikationen geliefert. Hongcheng kontrolliert die Schmiedegenauigkeit, Wärmebehandlung, Maßtoleranzen und Inspektionen während des gesamten Herstellungsprozesses, um geltende Standards und Käuferspezifikationen zu erfüllen.
Technische Parameter
|
Parameter |
Spezifikation |
|
Produkt |
Geschmiedeter Ellenbogen |
|
Materialstandards |
ASTM A105, ASTM A350 LF2, ASTM A182 F11, ASTM A182 F22, ASTM A182 F91 und andere anwendbare Spezifikationen für Schmiedestahl |
|
Druckklasse |
2000#, 3000#, 6000# und Benutzerdefiniert |
|
Biegewinkel |
90°, 45° und benutzerdefinierte Winkel |
|
Größenbereich |
NPS 1/2–4 (DN15–DN100), abhängig von Größe, anwendbarer Norm und Fertigungskapazität |
|
Endtypen |
Mit Gewinde (NPT), Muffenschweißung |
|
Maßstandard |
ASME B16.11, sofern zutreffend |
|
Wärmebehandlung |
Gemäß den geltenden Materialspezifikationsanforderungen |
|
Oberfläche |
Schwarz lackiert / Rostschutzöl / natürliches Finish |
|
MTC |
EN 10204 3.1 verfügbar |
|
Anpassung |
Kundenspezifische Wandstärke, Endvorbereitung und Markierung verfügbar |
Inspektion & Testen
Inspektionen und Tests werden gemäß den geltenden Materialspezifikationen, Maßnormen und Käuferanforderungen durchgeführt.
Zu den verfügbaren Inspektions- und Testdiensten können gehören:
EN 10204 Typ 3.1 Materialtestzertifikate (MTC) können je nach Kaufanforderungen bereitgestellt werden. Eine Inspektion durch Dritte und zusätzliche zerstörungsfreie Prüfungen sind auf Anfrage möglich.
Anwendungen
Geschmiedete Winkelstücke werden häufig verwendet in:
• Rohrleitungen für Raffinerieprozesse
• Hilfsrohrleitungen für Kraftwerke
• Hochdruck-Versorgungssysteme
• Druckgas- und Dampfleitungen
• Hydraulische und pneumatische Systeme
• Instrumentierungs- und Probenahmelinien
Download
Projekte von Schmiederohrleitungen
Kraftwerksprojekte
Produkte: P91-Rohre · P92-Rohre · Rohrverbindungsstücke · Rohrspulen
FAQs
Was ist der Unterschied zwischen geschmiedeten Rohrbögen und Rohrbögen?
Geschmiedete Winkelstücke werden aus geschmiedetem Stahl hergestellt und typischerweise in Muffenschweiß- oder Gewindekonfigurationen gemäß ASME B16.11 geliefert, geeignet für kompakte Hochdruckrohrleitungen und Richtungsänderungen auf engstem Raum. Rohrbögen werden typischerweise aus nahtlosen Rohren durch Warminduktionsbiegen hergestellt und für größere Durchmesser und Richtungsänderungen mit größeren Radien verwendet.
Welche Materialien stehen für geschmiedete Rohrbögen zur Verfügung?
Geschmiedete Bögen können aus Kohlenstoffstahl (ASTM A105, ASTM A350 LF2) und legiertem Stahl (ASTM A182 F11, ASTM A182 F22, ASTM A182 F91) hergestellt werden. Die Materialauswahl sollte anhand der geltenden Designvorschriften und Projektspezifikationen bestätigt werden.
Welche Wärmebehandlung nach dem Schweißen ist für geschmiedete Rohrbögen erforderlich?
Abhängig von den geltenden Bauvorschriften, der Wandstärke, dem Schweißverfahren und den Projektanforderungen kann PWHT erforderlich sein. Wenn Schweißen erforderlich ist, sollten geschmiedete Rohrbögen unter Verwendung qualifizierter Verfahren geschweißt werden, wobei Vorwärmung und PWHT gemäß den geltenden Vorschriften und Projektspezifikationen angewendet werden.
Welche Biegewinkel sind verfügbar?
Geschmiedete Winkelstücke werden üblicherweise in 90-Grad- und 45-Grad-Konfigurationen gemäß ASME B16.11 geliefert, abhängig von Größe, Druckklasse und anwendbaren Spezifikationen. Kundenspezifische Winkel können gemäß Projektzeichnungen und Spezifikationen hergestellt werden.
Welche Standards gelten? unterstützt?
Geschmiedete Rohrbögen werden aus den entsprechenden Schmiedestahlspezifikationen hergestellt. Die Maßanforderungen können gegebenenfalls ASME B16.11 entsprechen, während die Material-, Schmiede-, Wärmebehandlungs- und Inspektionsanforderungen gemäß der geltenden Produktspezifikation und den Projektanforderungen kontrolliert werden.
