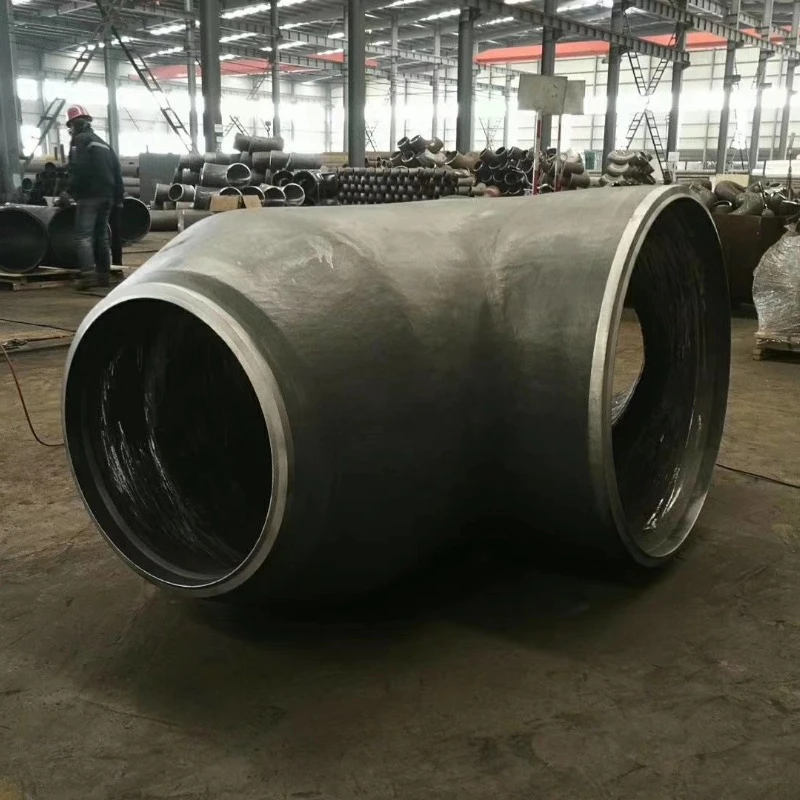

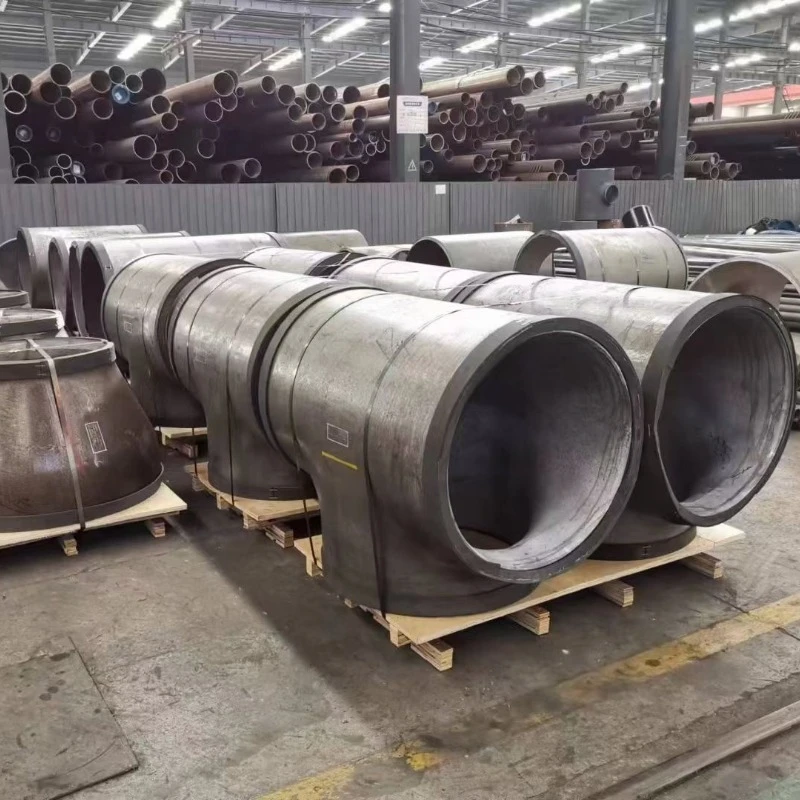

ASTM A234 WP5 Bauchiges T-Stück

ASTM A234 WP5 Bulbous Tee ist ein 5Cr-0,5Mo Chrom-Molybdän-Legierungsstahl-Stumpfschweißfitting, hergestellt nach ASTM A234 / ASME SA234, mit Stumpfschweißenden und anwendbaren Maßanforderungen basierend auf ASME B16.9 und Projektspezifikationen. Hongcheng produziert und liefert WP5 Bulbous Tees in gleichen und reduzierenden Konfigurationen für Raffinerie-Heizauslässe, Hydrierungseinheiten, Reformersysteme und andere Prozessrohre mit hohem Schwefelgehalt und hohen Temperaturen. Je nach Projektanforderungen sind kundenspezifische Größen, Wandstärken und Abzweigkonfigurationen erhältlich.

Basierend auf einem 5Cr-0,5Mo-Legierungssystem bieten WP5 Bulbous Tees eine gute Beständigkeit gegen Sulfidierung und Oxidation bei hohen Temperaturen und werden häufig für anspruchsvolle Raffinerie- und Petrochemieanwendungen ausgewählt. Der vergrößerte Zentralkörper (bauchiger Abschnitt) sorgt für zusätzliche Wandstärke und Spannungsverteilung und verbessert so die Beständigkeit gegen thermische Ermüdung und zyklische Belastung. Die Materialeignung für wasserstoffhaltige Anwendungen hängt von den Betriebsbedingungen und den Projektanforderungen ab. Hongcheng liefert bauchige T-Stücke nach ASTM A234 WP5 in normalisiertem und vergütetem Zustand, mit vollständiger Materialrückverfolgbarkeit, Inspektionsdokumentation und projektspezifischem technischen Support.

ASTM A234 WP5 gehört zum gleichen 5Cr-0,5Mo-Legierungssystem, das für nahtlose Rohre nach ASTM A335 P5 und Schmiedeteile nach ASTM A182 F5 verwendet wird. Diese Qualitäten werden häufig zusammen in Rohrleitungssystemen für Hydrierungs-, Reformierungs- und Prozesse mit hohem Schwefelgehalt verwendet, während jede Produktform ihrer jeweiligen ASTM/ASME-Materialspezifikation unterliegt.

Zu den wichtigsten Legierungselementen gehören: Chrom (Cr), Molybdän (Mo), Mangan (Mn), Silizium (Si), Kohlenstoff (C).

Chrom sorgt für Oxidations- und Sulfidierungsbeständigkeit, während Molybdän die Hochtemperaturfestigkeit und die Beständigkeit gegen Wasserstoffangriffe erhöht.

Typische Wärmebehandlungen umfassen:

• Normalisieren: gemäß der geltenden Materialspezifikation und qualifiziertem Wärmebehandlungsverfahren

• Anlassen: mindestens 675 °C im normalisierten und angelassenen Zustand

Die tatsächlichen Wärmebehandlungsparameter werden gemäß der geltenden Ausgabe von ASTM A234 / ASME SA234, qualifizierten Herstellungsverfahren und Käuferanforderungen kontrolliert. Die Wärmebehandlungsparameter werden gemäß ASTM A234, ASME SA234, Herstellungsverfahren und Kundenprojektspezifikationen kontrolliert.

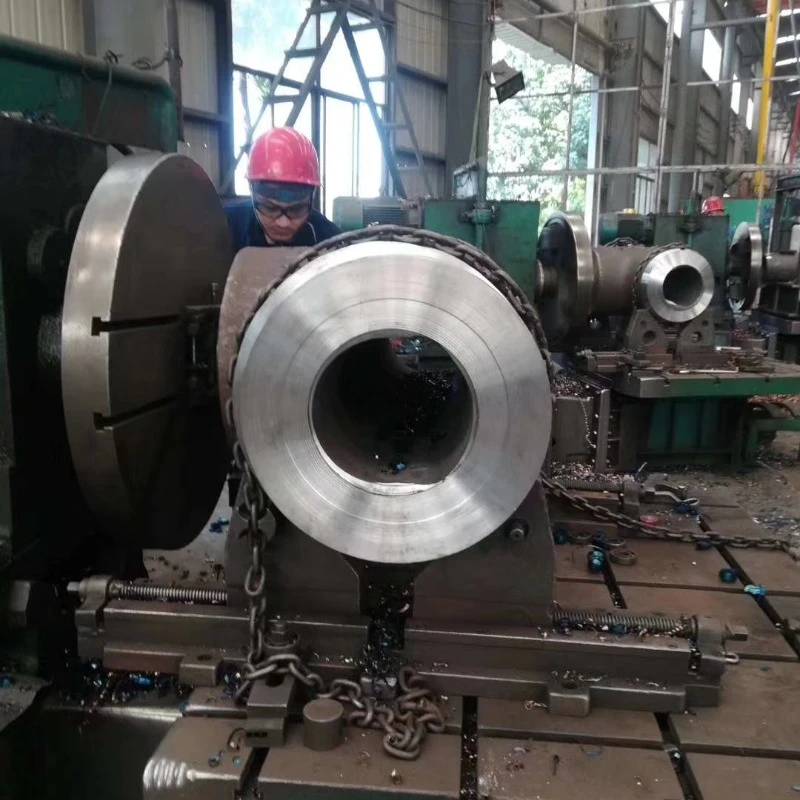

Stahlknüppel/Schmiedematerial → Erhitzen → Warmumformen (bauchiger Abschnitt) → Dimensionierung und Kalibrierung → Normalisieren und Anlassen → UT- und MT-Inspektion → Abschrägen → Markieren → Verpacken

Hongcheng wendet während der gesamten Umform-, Wärmebehandlungs- und Inspektionsprozesse strenge Fertigungskontrollen an, um Maßgenauigkeit, Materialintegrität und gleichbleibende Leistung jedes WP5-Bauch-T-Stücks sicherzustellen, mit besonderem Augenmerk auf die Geometrie des bauchigen Abschnitts und den Wandstärkenübergang.

Jedes ASTM A234 WP5 Bulbous Tee wird während der gesamten Produktion geprüft, um die Einhaltung von ASTM A234, ASME SA234, Maßanforderungen und Kundenspezifikationen sicherzustellen.

Zu den verfügbaren Inspektionen und Tests gehören:

Positive Materialidentifikation (PMI)

Analyse der chemischen Zusammensetzung

Ultraschallprüfung (UT)

Prüfung der mechanischen Eigenschaften

Hydrostatische Prüfung

Härteprüfung

Für jede Produktionscharge sind Materialprüfzertifikate (MTC) nach EN 10204 Typ 3.1 verfügbar. Je nach Kundenwunsch können Fremdprüfungen, zusätzliche zerstörungsfreie Prüfungen und projektspezifische Dokumentationen bereitgestellt werden.

Wulstige T-Stücke nach ASTM A234 WP5 werden häufig verwendet in:

• Hydrierungsanlagen und Hydrocracker

• Katalytische Reformersysteme

• Heizungsauslässe und Transferleitungen der Raffinerie

• Schwefelhaltige Hochtemperatur-Prozessrohre

• Wasserstoffbezogene Hochtemperatur-Prozesssysteme, vorbehaltlich Materialkompatibilität und Projektanforderungen

• Petrochemische Hochtemperaturreaktoren

• Kohle-zu-Chemie-Anlagen

WP5-Bauch-T-Stücke werden für Anwendungen ausgewählt, die Beständigkeit gegen Sulfidierung und Oxidation bei hohen Temperaturen unter Wasserstoffbetrieb mit erhöhtem Druck erfordern und bei denen thermische Ermüdung und Spannungskonzentration an T-Stück-Verbindungen bewältigt werden müssen.
