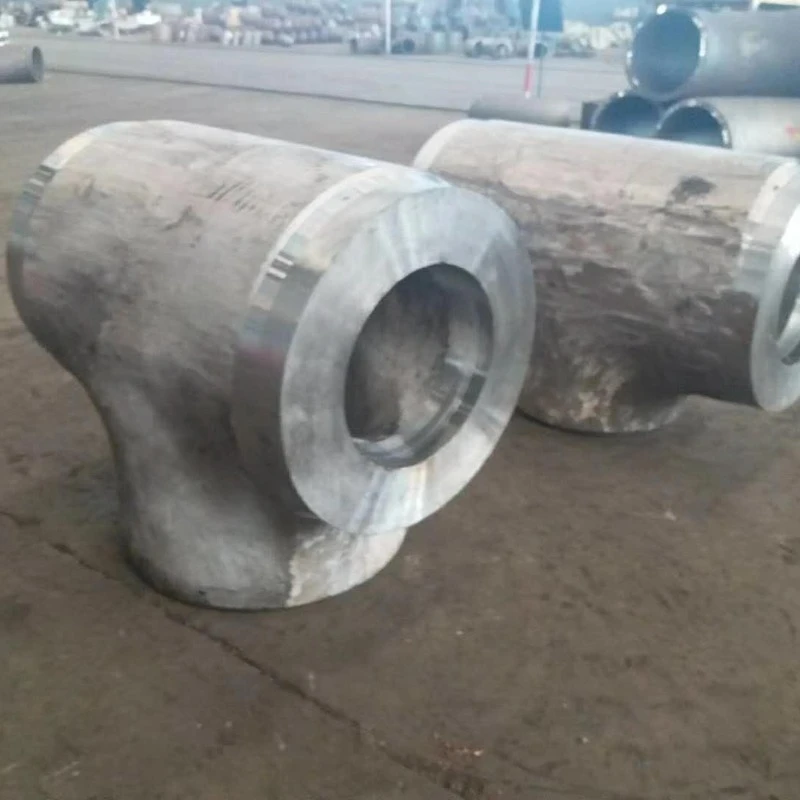

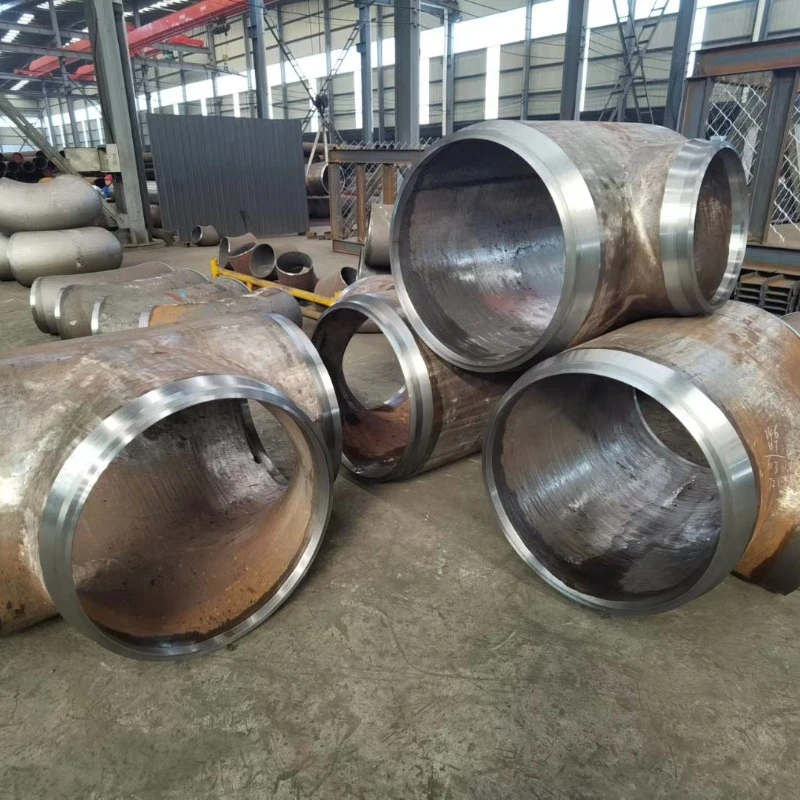

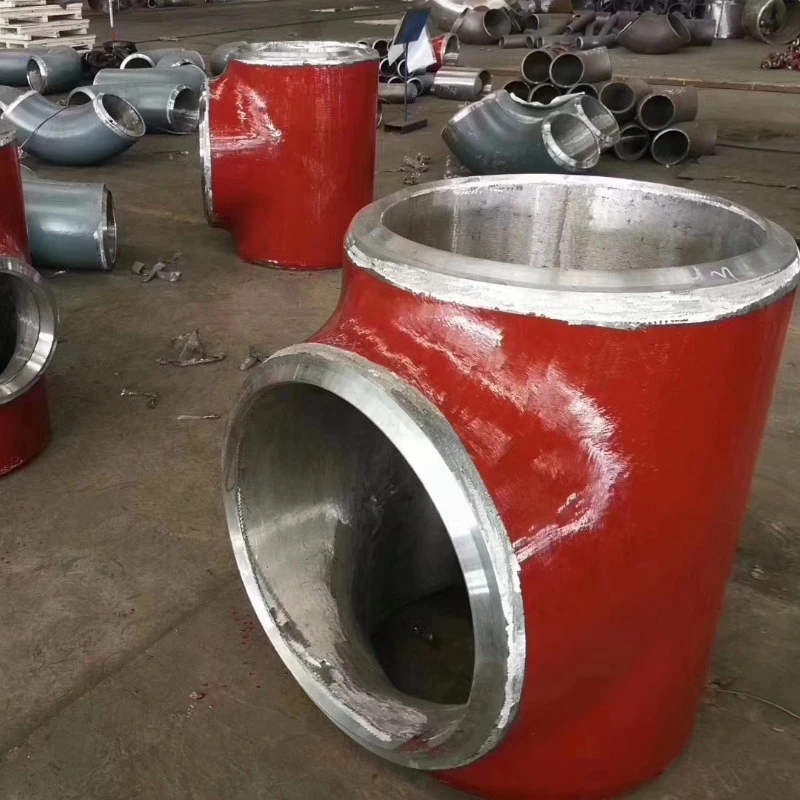

Das T-Stück aus legiertem Stahl ASTM A234 WP91 ist ein Stumpfschweißfitting aus legiertem Stahl 9Cr-1Mo-V, das gemäß ASTM A234 / ASME SA234 und ASME B16.9 für Hochtemperatur- und Hochdruck-Rohrleitungssysteme hergestellt wird.
Produkt Übersicht
Das T-Stück aus legiertem Stahl ASTM A234 WP91 ist ein Stumpfschweißfitting aus legiertem Stahl 9Cr-1Mo-V, das gemäß ASTM A234 / ASME SA234 und ASME B16.9 für Hochtemperatur- und Hochdruck-Rohrleitungssysteme hergestellt wird. Basierend auf einem 9Cr-1Mo-V-Legierungssystem bieten T-Stücke aus legiertem Stahl WP91 eine hervorragende Zeitstandfestigkeit, Oxidationsbeständigkeit und mikrostrukturelle Stabilität, wodurch sie für den Hauptdampf von ultraüberkritischen Kraftwerken (USC), Heißüberhitzungsleitungen und Hochtemperaturraffinerieanwendungen geeignet sind. WP91 ist eine weit verbreitete legierte Stahlsorte für die Energieerzeugung und die petrochemische Industrie und bietet zuverlässige Leistung unter anspruchsvollen Hochtemperaturbedingungen. Hongcheng liefert T-Stücke aus legiertem Stahl ASTM A234 WP91 in normalisiertem und vergütetem Zustand, mit vollständiger Materialrückverfolgbarkeit, Inspektionsdokumentation und projektspezifischem technischen Support.
Material und Wärme Behandlung
ASTM A234 WP91 gehört zum gleichen 9Cr-1Mo-V-Legierungssystem, das für nahtlose Rohre nach ASTM A335 P91 und Schmiedeteile nach ASTM A182 F91 verwendet wird. Diese Qualitäten werden üblicherweise zusammen in Hochtemperatur-Rohrleitungssystemen verwendet, während jede Produktform durch ihre jeweilige ASTM/ASME-Materialspezifikation geregelt wird.
Zu den wichtigsten Legierungselementen gehören: Chrom (Cr), Molybdän (Mo), Vanadium (V), Niob (Nb), Stickstoff (N), Mangan (Mn), Silizium (Si), Kohlenstoff (C).
Chrom sorgt für Oxidationsbeständigkeit, Molybdän und Vanadium verbessern die Kriechfestigkeit, während Niob und Stickstoff die mikrostrukturelle Stabilität bei langfristigem Hochtemperaturbetrieb verbessern.
Typische Wärmebehandlungen umfassen:
• Normalisieren: 1040–1080°C
• Anlassen: 730–800°C
Dadurch entsteht eine stabile temperierte martensitische Mikrostruktur, die für den Langzeitbetrieb in USC-Hauptdampf- und Heißüberhitzersystemen geeignet ist. Die Wärmebehandlungsparameter werden gemäß ASTM A234, ASME SA234, Herstellungsverfahren und Kundenprojektspezifikationen kontrolliert.
Herstellung Prozess
Stahlknüppel/Schmiedematerial → Erhitzen → Warmumformen → Dimensionierung und Kalibrierung → Normalisieren und Anlassen → UT- und MT-Inspektion → Abschrägen → Markieren → Verpacken
Hongcheng wendet während der Umform-, Wärmebehandlungs- und Inspektionsprozesse strenge Fertigungskontrollen an, um Maßgenauigkeit, Materialintegrität und gleichbleibende Leistung jedes T-Stücks aus legiertem Stahl WP91 sicherzustellen.
Technische Parameter
|
Parameter |
Wert |
|
Note |
ASTM A234 WP91 |
|
Produkttyp |
Stumpfschweiß-T-Stück aus legiertem Stahl (gleich/reduzierend) |
|
Anwendbare Standards |
ASTM A234 / ASME SA234, ASME B16.9 |
|
Außendurchmesser |
1/2"–48" (DN15–DN1200) |
|
Wandstärke |
SCH 40, SCH 80, SCH 160, XXS und Custom |
|
Zweiggröße |
1/2"–48" (DN15–DN1200) |
|
Wärmebehandlung |
Normalisiert und gehärtet |
|
Endet |
Abgeschrägte Enden (ASME B16.25) |
|
Oberfläche |
Schwarz lackiert / Rostschutzöl / natürliches Finish |
|
Anpassung |
Benutzerdefinierte Zweiggrößen, Winkel und Abmessungen verfügbar |
Inspektion & Testen
Jedes T-Stück aus legiertem Stahl ASTM A234 WP91 wird während der gesamten Produktion geprüft, um die Einhaltung von ASTM A234, ASME SA234, Maßanforderungen und Kundenspezifikationen sicherzustellen.
Zu den verfügbaren Inspektionen und Tests gehören:
Für jede Produktionscharge sind Materialprüfzertifikate (MTC) nach EN 10204 Typ 3.1 verfügbar. Je nach Kundenwunsch können Fremdprüfungen, zusätzliche zerstörungsfreie Prüfungen und projektspezifische Dokumentationen bereitgestellt werden.
Anwendungen
T-Stücke aus legiertem Stahl ASTM A234 WP91 werden häufig verwendet in:
• Ultraüberkritische (USC) Kraftwerks-Hauptdampfsysteme
• Rohrleitungssysteme für die Warmwiedererwärmung
• Kesselauslasssammler und -verteiler
• Hochtemperatur-Prozessrohrleitungen für Raffinerien
• Wasserstoffproduktionsanlagen
• Petrochemische Hochtemperaturreaktoren
• Hochdruck- und Hochtemperatur-Industrierohrleitungen
T-Stücke aus legiertem Stahl WP91 werden für Anwendungen ausgewählt, die eine hohe Zeitstandfestigkeit, Oxidationsbeständigkeit und langfristige mikrostrukturelle Stabilität unter Betriebsbedingungen bei erhöhten Temperaturen erfordern. Für Wasserstoff-Serviceanwendungen sollten Materialauswahl und Wärmebehandlung gemäß API 941 (Nelson Curves) und den geltenden Projektspezifikationen bestätigt werden.
Download
Projekte von Abschlag
Kraftwerksprojekte
Produkte: P91-Rohre · P92-Rohre · Rohrverbindungsstücke · Rohrspulen
FAQs
Was ist der Unterschied zwischen WP91 und WP92?
WP91 und WP92 sind beide 9Cr-legierte Stahlsorten, die für den Einsatz in Hochtemperaturkraftwerken verwendet werden. WP92 enthält Wolfram (W) und optimierte Legierungszusätze, die im Vergleich zu WP91 eine höhere Kriechfestigkeit bieten und höhere Konstruktionsspannungen ermöglichen. WP91 bietet eine bessere Schweißbarkeit, während WP92 für die anspruchsvollsten A-USC-Hauptdampf- und Heißüberhitzungsanwendungen ausgewählt wird.
Welche Wärmebehandlung nach dem Schweißen ist für WP91 erforderlich?
Abhängig von den geltenden Bauvorschriften, der Wandstärke, dem Schweißverfahren und den Projektanforderungen kann PWHT für WP91-Rohrleitungssysteme erforderlich sein. Das WP91-Schweißen erfordert qualifizierte Verfahren, ein kontrolliertes Vorwärmen und gegebenenfalls eine geeignete Wärmebehandlung nach dem Schweißen.
Für welche Temperatur ist das T-Stück aus legiertem Stahl WP91 geeignet?
WP91 ist für den Betrieb bei erhöhten Temperaturen konzipiert und wird häufig in der USC-Stromerzeugung und anderen Hochtemperaturanwendungen eingesetzt. Die tatsächlich zulässigen Betriebsbedingungen hängen von den geltenden Konstruktionsvorschriften, dem Druck, der Wandstärke, dem Materialzustand und den Projektspezifikationen ab.
Können kundenspezifische Abzweiggrößen und -winkel sein? bereitgestellt?
Ja. Hongcheng kann kundenspezifische T-Stücke aus legiertem Stahl WP91 gemäß Kundenzeichnungen und technischen Spezifikationen herstellen.
Welche Standards werden unterstützt?
Produkte können gemäß ASTM A234, ASME SA234, ASME B16.9 und ASME B16.25 hergestellt werden.
