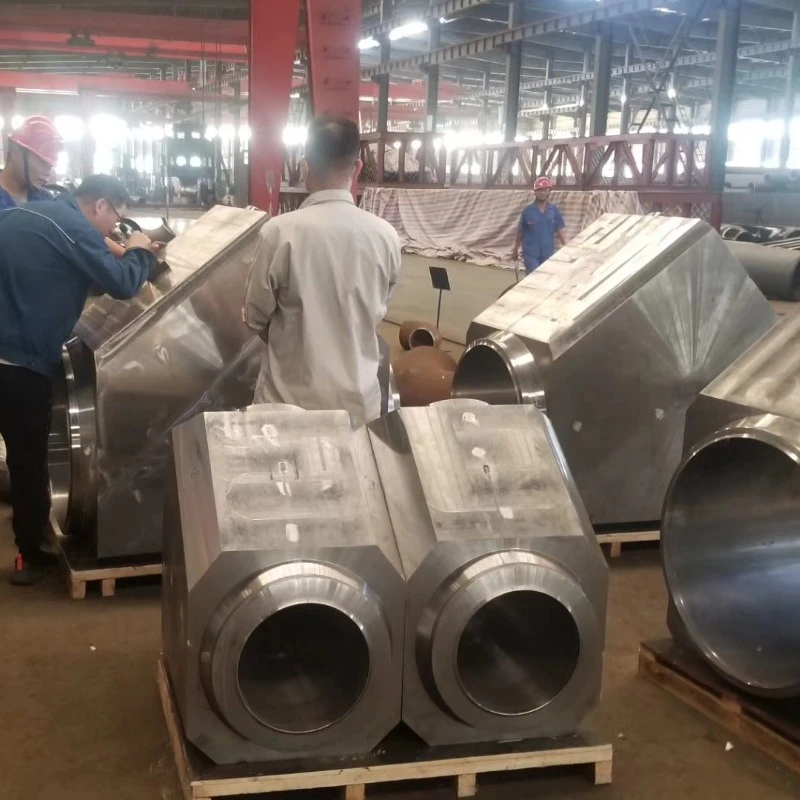

Das geschmiedete Hochdruck-T-Stück F91 ist eine geschmiedete Rohrleitungskomponente, die aus legiertem Stahl der Güteklasse ASTM A182 F91 hergestellt wird und zur Bildung einer Abzweigverbindung in Hochtemperatur- und Hochdruck-Rohrleitungssystemen verwendet wird.
Produkt Übersicht
Das geschmiedete Hochdruck-T-Stück F91 ist eine geschmiedete Rohrleitungskomponente, die aus legiertem Stahl der Güteklasse ASTM A182 F91 hergestellt wird und zur Bildung einer Abzweigverbindung in Hochtemperatur- und Hochdruck-Rohrleitungssystemen verwendet wird. Hongcheng produziert und liefert geschmiedete F91-T-Stücke für Hauptdampfleitungen von Kraftwerken, Heißüberhitzersysteme, Überhitzer-Auslasssammler und andere Anwendungen, die Kriechfestigkeit bei erhöhten Temperaturen und hohe mechanische Festigkeit erfordern.
F91 ist die Schmiedesorte innerhalb des 9Cr-1Mo-V-Nb-Legierungssystems, die typischerweise in Verbindung mit nahtlosen Rohren ASTM A335 P91 und Stumpfschweißformstücken ASTM A234 WP91 verwendet wird. Jede Produktform unterliegt der jeweiligen ASTM/ASME-Materialspezifikation.
Hongcheng liefert hochdruckgeschmiedete F91-T-Stücke mit Wärmebehandlung (Normalisieren und Anlassen), die gemäß den geltenden Materialspezifikationen und den Anforderungen des Käufers durchgeführt wird. Vollständige Materialrückverfolgbarkeit, Inspektionsdokumentation und projektspezifischer technischer Support sind verfügbar. Kundenspezifische Endvorbereitungen und Markierungen können gemäß Projektzeichnungen und Spezifikationen geliefert werden.
Material und Wärme Behandlung
Geschmiedete F91-T-Stücke werden aus legiertem Stahl hergestellt, der Kohlenstoff (C), Mangan (Mn), Silizium (Si), Chrom (Cr), Molybdän (Mo), Vanadium (V), Niob (Nb) und Stickstoff (N) innerhalb der in ASTM A182 festgelegten Grenzwerte enthält.
Chrom, Molybdän, Vanadium und Niob tragen zur Kriechfestigkeit und Warmfestigkeit des Materials bei. Die Materialeignung für bestimmte Betriebsbedingungen hängt von den Betriebsbedingungen, den Designanforderungen und den geltenden Projektspezifikationen ab.
Die Wärmebehandlung erfolgt gemäß den geltenden ASTM A182-Anforderungen, qualifizierten Herstellungsverfahren und Käuferspezifikationen. F91 erfordert typischerweise eine Normalisierung und anschließende Anlassung, um die erforderliche angelassene Martensit-Mikrostruktur zu entwickeln. Die tatsächlichen Wärmebehandlungsbedingungen hängen von der jeweiligen Materialspezifikation, der Produktgröße, dem Schmiedeprozess und den Projektanforderungen ab.
Herstellung Prozess
Rohmaterialprüfung → Schneiden → Schmieden → Normalisieren und Anlassen → Bearbeiten → Zerstörungsfreie Prüfung (UT/MT) → Maßprüfung → Verpacken
Geschmiedete Konstruktionen werden je nach Produktgröße, Druckklasse, Herstellungsweg und anwendbaren Spezifikationen geliefert. Hongcheng kontrolliert die Schmiedegenauigkeit, Wärmebehandlung, Maßtoleranzen und Inspektionen während des gesamten Herstellungsprozesses, um geltende Standards und Käuferspezifikationen zu erfüllen.
Technische Parameter
|
Parameter |
Spezifikation |
|
Produkt |
F91 Hochdruckgeschmiedetes T-Stück |
|
Materialstandard |
ASTM A182 / ASME SA182 Klasse F91 (UNS K90901) |
|
Verwandte Materialqualitäten |
ASTM A335 P91, ASTM A234 WP91 |
|
Produkttypen |
Gleiches T-Stück, reduzierendes T-Stück |
|
Druckklasse |
3000#, 6000# |
|
Größenbereich |
NPS 1/2–4 (DN15–DN100), abhängig von Größe, anwendbarer Norm und Fertigungskapazität |
|
Endtypen |
NPT-Gewinde, Muffenschweißung |
|
Maßstandard |
ASME B16.11, sofern zutreffend |
|
Wärmebehandlung |
Normalisieren + Anlassen gemäß ASTM A182 |
|
Oberfläche |
Schwarz lackiert / Rostschutzöl / natürliches Finish |
|
MTC |
EN 10204 3.1 verfügbar |
|
Anpassung |
Endvorbereitung und Markierung verfügbar |
Chemische Zusammensetzung – ASTM A182 F91
|
Element |
Inhalt (%) |
|
Kohlenstoff (C) |
0.08 – 0.12 |
|
Mangan (Mn) |
0.30 – 0.60 |
|
Silizium (Si) |
0.20 – 0.50 |
|
Chrom (Cr) |
8.00 – 9.50 |
|
Molybdän (Mo) |
0.85 – 1.05 |
|
Vanadium (V) |
0.18 – 0.25 |
|
Niob (Nb) |
0.06 – 0.10 |
|
Stickstoff (N) |
0.03 – 0.07 |
Mechanische Eigenschaften – ASTM A182 F91 (Mindestwerte)
|
Eigentum |
Wert |
|
Zugfestigkeit |
≥ 585 MPa |
|
Streckgrenze (0,2 % Offset) |
≥ 415 MPa |
|
Dehnung |
≥ 20% |
Inspektion & Testen
Inspektionen und Tests werden gemäß den geltenden Materialspezifikationen, Maßnormen und Käuferanforderungen durchgeführt.
Zu den verfügbaren Inspektions- und Testdiensten können gehören:
EN 10204 Typ 3.1 Materialtestzertifikate (MTC) können je nach Kaufanforderungen bereitgestellt werden. Eine Inspektion durch Dritte und zusätzliche zerstörungsfreie Prüfungen sind auf Anfrage möglich.
Anwendungen
Hochdruckgeschmiedete F91-T-Stücke werden häufig verwendet in:
• Hauptdampfleitungen des Kraftwerks
• Rohrleitungssysteme für die Warmwiedererwärmung
• Überhitzer-Auslasssammler
• Hochdruck-Versorgungssysteme
• Hochtemperatur-Prozessrohrleitungen für Raffinerien
• Rohrleitungen für petrochemische Öfen und Reaktoren
Schweiß- und PWHT-Hinweise
F91 ist mit qualifizierten Schweißverfahren schweißbar. Beim Schweißen werden üblicherweise Vorwärmen (normalerweise im Bereich von 200–300 °C) und eine kontrollierte Zwischenlagentemperatur angewendet. Abhängig von den geltenden Bauvorschriften, der Wandstärke, dem Schweißverfahren und den Projektanforderungen kann eine Wärmebehandlung nach dem Schweißen (PWHT) erforderlich sein. Das Schweißen sollte unter Verwendung qualifizierter Verfahren mit Elektroden mit niedrigem Wasserstoffgehalt und der Anwendung von PWHT gemäß den geltenden Vorschriften und Projektspezifikationen durchgeführt werden.
Download
Projekte von Abschlag
Kraftwerksprojekte
Produkte: P91-Rohre · P92-Rohre · Rohrverbindungsstücke · Rohrspulen
FAQs
Was ist der Unterschied zwischen F91 und P91?
F91 bezieht sich auf die Schmiedematerialspezifikation (ASTM A182 Grade F91), während sich P91 auf die Rohrmaterialspezifikation (ASTM A335 Grade P91) bezieht. Beide Qualitäten weisen im Wesentlichen die gleiche chemische Zusammensetzung (9Cr-1Mo-V-Nb) und die gleichen mechanischen Eigenschaften auf. In Hochtemperatur-Rohrleitungssystemen werden P91-Rohre typischerweise mit geschmiedeten F91-Fittings und T-Stücken verbunden.
Welche Wärmebehandlung ist für geschmiedete F91-T-Stücke erforderlich?
Geschmiedete F91-T-Stücke werden typischerweise im normalisierten und angelassenen Zustand geliefert, um die erforderliche angelassene Martensit-Mikrostruktur zu entwickeln. Die Wärmebehandlung erfolgt gemäß den Anforderungen und Projektspezifikationen von ASTM A182. Die tatsächlichen Wärmebehandlungsparameter hängen von der Produktgröße, der Wandstärke und den geltenden Normen ab.
Welche Wärmebehandlung nach dem Schweißen ist für F91 erforderlich?
Abhängig von den geltenden Bauvorschriften, der Wandstärke, dem Schweißverfahren und den Projektanforderungen kann für F91 PWHT erforderlich sein. Üblicherweise kommen Vorwärmung und kontrollierte Zwischenlagentemperatur zum Einsatz. Das Schweißen sollte unter Verwendung qualifizierter Verfahren unter Anwendung von PWHT gemäß den geltenden Vorschriften durchgeführt werden.
Welche Druckklassen sind verfügbar?
Geschmiedete F91-T-Stücke werden in den Druckklassen 3000# und 6000# gemäß ASME B16.11 geliefert, vorbehaltlich der geltenden Größen- und Produktanforderungen.
Welche Standards gelten? unterstützt?
Geschmiedete F91-T-Stücke werden aus ASTM A182 Grade F91 hergestellt. Die Maßanforderungen orientieren sich gegebenenfalls an ASME B16.11, während die Material-, Schmiede-, Wärmebehandlungs- und Inspektionsanforderungen gemäß der geltenden Produktspezifikation und den Projektanforderungen kontrolliert werden.
